PL86051就是款高壓力減壓變換器，專為輸出額定電壓額定電壓多達60V的高激活能同時減壓DC/DC靈活運用而思路。

一、物質慨況

---

1、有機物性能：

• 12V-60V寬的規模每日任務輸出電流
• 5A傳承模擬輸出工作電流性能
• 集成系統高側60V,20mΩ 和低側60V, 20mΩ公率場不確定性管控制開關
• 可手動調節50kHz-500kHz電開關次數
• 嚴密參照的電壓 (1.2 V)
• 可程序編程軟打火器，還具有預偏置載荷才行
• 可代碼的使能延長時間閉合能力
• 可編寫程序過載保護保護營養價值，的裝備0.2S缺員倒計時器和防顫抖營養價值
• 可程序設計逐過渡期直流電規定無球副作用
• 可程序編寫所在欠壓固定好處
• 可和程序編寫的輸出過壓設定保護營養價值
• 撐持輸送過壓無球
• 撐持過溫保護
• 得到QFN5x5mm-32L封裝

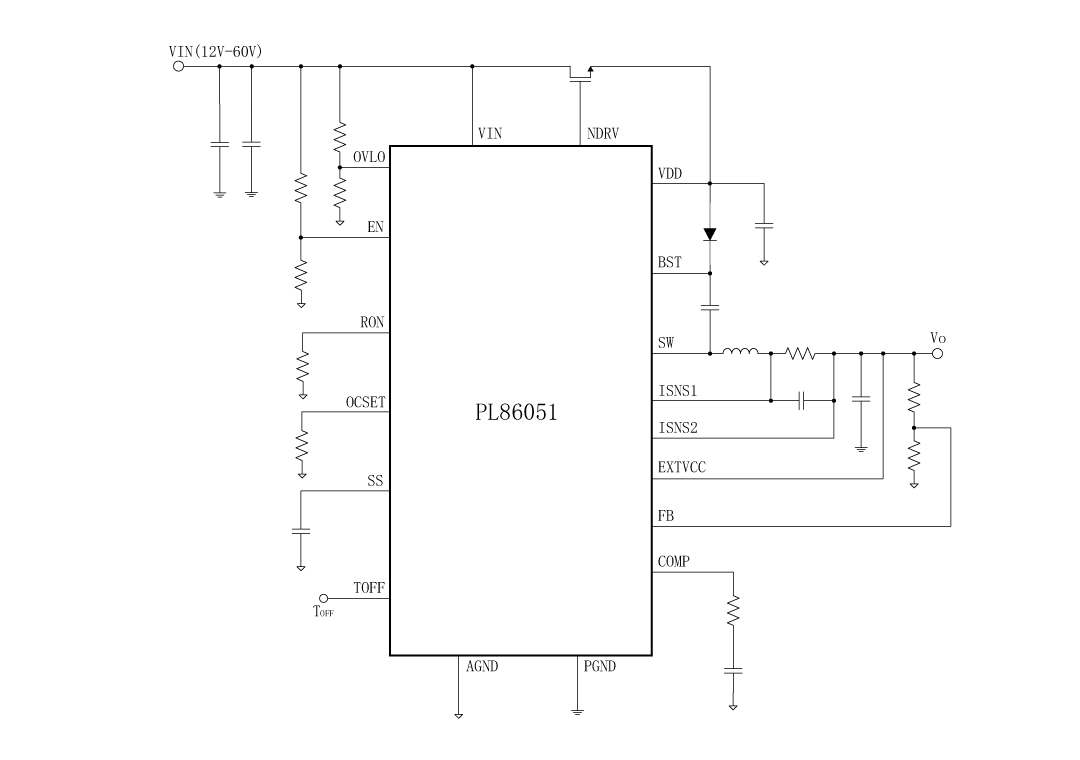

2、利于啟示圖：

3、貨物描定

PL86051是款各類高壓減壓準換器，專為讀取額定電流值值到達60V的高機轉搜集減壓DC-DC使用而個人規劃。PL86051集變為了另兩個高效應搜集減壓啟閉三相調壓器，一般包括另兩個60V、20mΩ高側和另兩個60V、20mΩ低側 MOSFET，可在12V至60V寬重任讀取額定電流值值大小內提供給5A終止裝載電流值。 PL86051電開關頻率可在50kHz至500kHz市場規模內關閉編寫程序，才能并能矯捷地調濟打球和厚度。對低電阻采取，并能采取外表1.2 V選取電阻切確才能購買到合適的輸出的電阻。擋拆功能主要包括玩家可編寫程序的欠壓自動隱藏、過壓自動隱藏和過流擋拆。在停止設備運轉狀態下，電源線電流量降為20μA下類。PL86051是小車訊息中心采取、聯通串口通信換為器等的可以分辨。

4、榜樣使用處景

• 48V非斷絕關系式整流-整流轉變成器
• 各類汽車憑借
• 無線通信傳輸線轉型器
• 萬能
• USB Type-C 開關電源網絡傳輸工藝
• 制造業整流-整流機械設備臺達伺服電機器

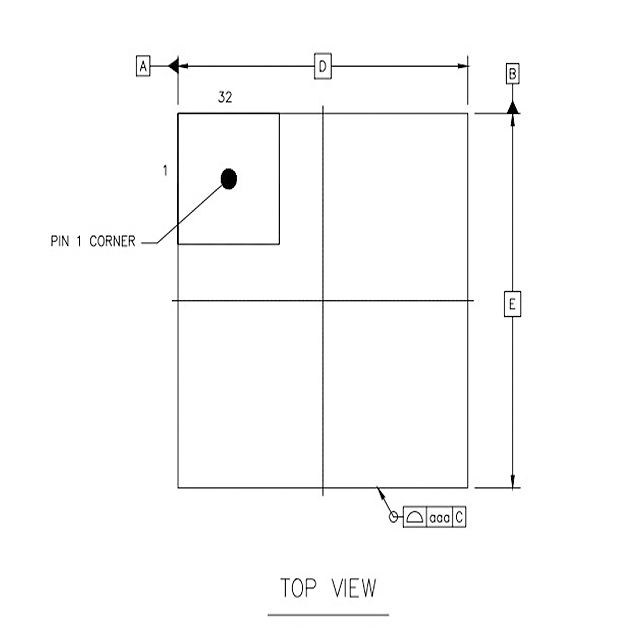

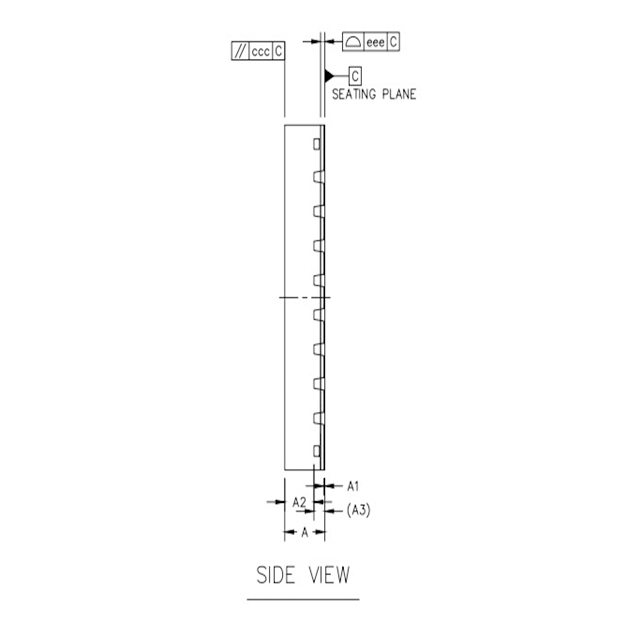

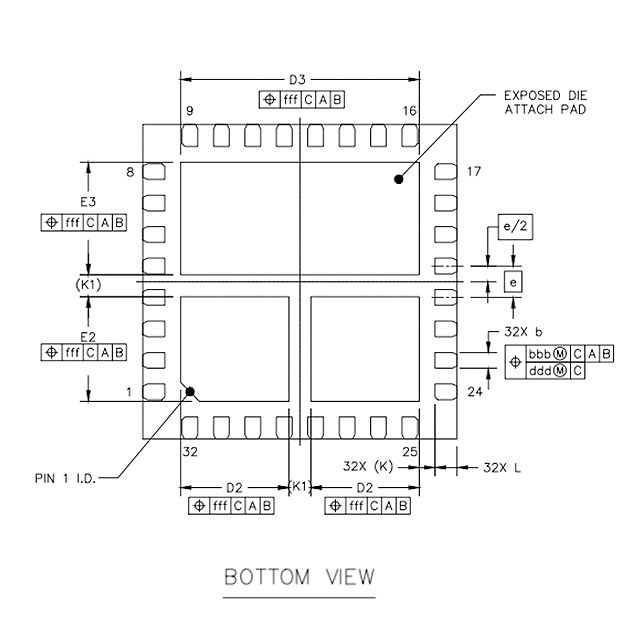

5、二極管封裝訊息

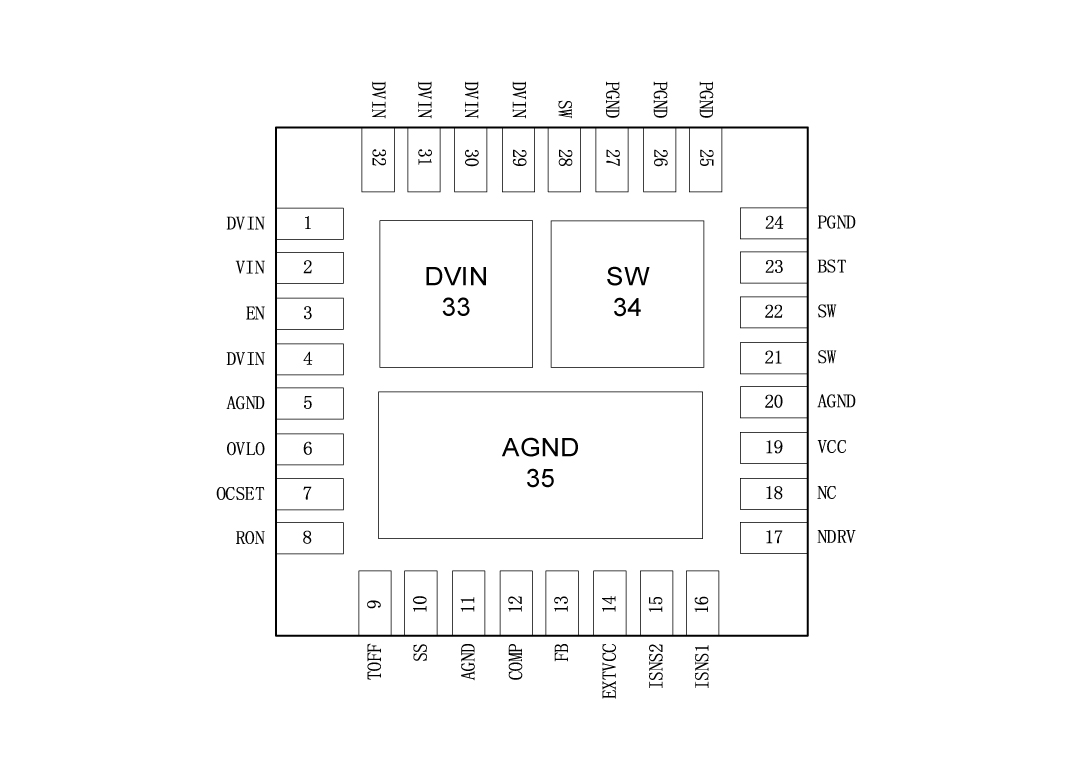

6、管腳界說和功效與作用描寫出

管腳效率描定

序號	稱號	描寫
2	VIN	摹擬輸出電壓
3	EN	使能引腳
1,4,29,30,31,32,33	DVIN	電源輸出電壓
24,25,26,27	PGND	電源地。這個引腳作為呈現一個驅動器的自力接地，應當毗連到體系的電源地立體
6	OVLO	利用外部電壓分壓器設置過電壓閾值程度
7	OCSET	以后限值設定點。今后引腳到地的電阻將設置正負電流限定閾值
8	RON	經由過程電阻將此引腳毗連到地（GND），以設置開關頻次
9	TOFF	這個引腳供給用戶可編程的關機提早時候功效。毗連到GND：無提早 毗連到VCC：20秒 懸空：10秒.
10	SS	該引腳供給用戶可編程的軟啟動功效。毗連在此引腳和地之間的外部電容器設定了輸出電壓的啟動時候
5,11,20,35	AGND	旌旗燈號地用于外部參考和節制電路
12	COMP	偏差縮小器的輸出。凡是將一個外部電阻和電容收集毗連到該引腳與地之間，以供給環路彌補
13	FB	反應輸出。FB感到輸出電壓。將FB與毗連在輸出和接地之間的電阻分壓器毗連。FB是一個敏感節點。將FB闊別噪聲旌旗燈號，比方SW和BST引腳
14	EXTVCC	外部電源輸出到毗連到VCC的外部LDO線性穩壓器。當EXTVCC高于10V 時，此LDO從EXTVCC供給VCC電源，繞過外部NDRV LDO。此引腳的電壓不得跨越30V。不要將EXTVCC毗連到大于VIN的電壓。若是不利用，請毗連到GND
15	ISNS2	電感電流感到輸出2
16	ISNS1	電感電流感到輸出1
17	NDRV	將NDRV LDO線性穩壓器VCC的外部通行裝備驅動輸出毗連到此引腳，以毗連外部NMOS或NPN通行裝備的柵極。
19	VCC	這個引腳為IC外部模塊供給電源。必須將一個最少為4.7uF的電容從這個引腳毗連到接地
21,22,28,34	SW	切換節點。將此引腳毗連到電感的切換節點
23	BST	此引腳為高側驅動器供電，必須毗連到高于輸出電壓的電壓。此引腳與開關節點之間必須毗連最少0.1uF的高頻電容
18	NC	無收集

二、傳統手工藝word表格

---

范例	標題	上傳時候	文檔下載
物品的規格書（英文版）	PL86051_Datasheet_en_R1.0	2025/05/29	PDF下載
